中小型水庫安全監測建設方案（附案例分享）

項目背景

我國的小型水庫存在點多、面廣、量大的問題，據統計我國現有小型水庫 94129 座，一些已接近或達到設計使用年限，部分水庫陸續進入病險行列。

近年來，國家高度重視水利安全，相繼發布了《關于加強水庫除險加固和運行管護工作的通知》、《水利改革發展“十四五”規劃》等文件，明確提出要加強水庫大壩的安全監測與預警能力建設，推動水利管理向智能化、精細化轉型。

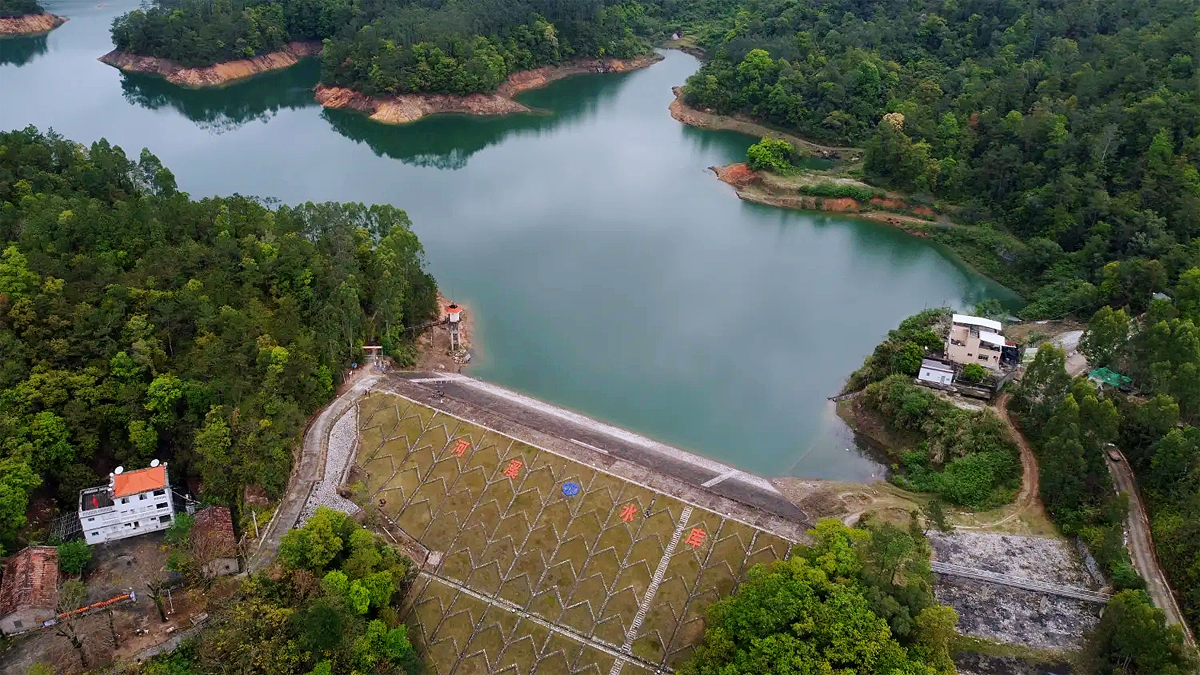

中小型水庫安全監測建設方案（附案例分享）(圖1)

解決方案

中小型水庫監測是掌握水庫安全的重要手段，是科學調度、安全運行的前提。因此應該持續提升水庫安全自動化監測水平，借助科技力量讓水庫更有“安全感”，依托智能監測設備緊盯每一滴滲流、感知每一絲變形，為水庫工程安全監控和評估提供數據依據，有力支撐水庫攔洪、削峰、錯峰作用發揮。

WITBEE?萬賓科技?水庫安全監測系統通過在水庫關鍵部位安裝各類智能監測儀器，實時獲取水庫的形變、滲流、上下游水位、降雨量、溫度等環境的變化信息，計算分析水庫的整體穩定性狀況，以實時掌控水庫安全狀況，在為水庫安全運行管理提供科學的數據支撐的同時，幫助水庫建立智能安全評價、實時監測預警、預警預案的實時聯動、無人智能化管理體系，全面提升水庫信息化管理水平。

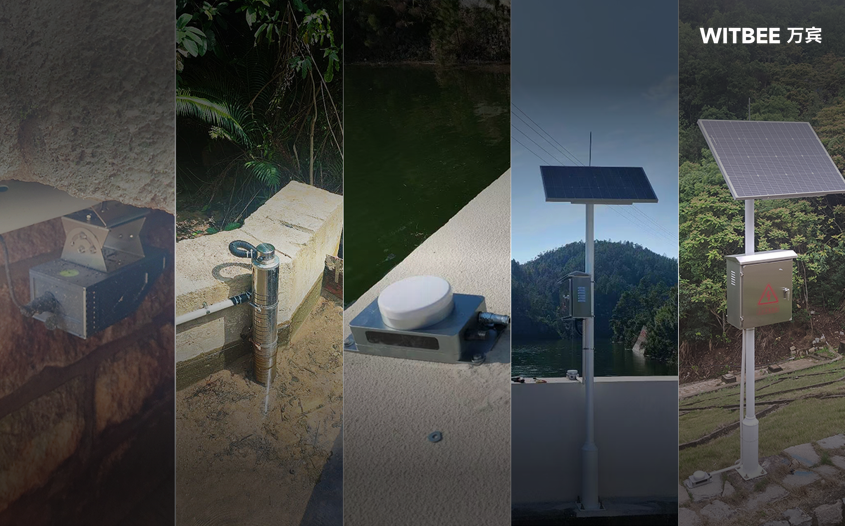

中小型水庫安全監測建設方案（附案例分享）(圖2)

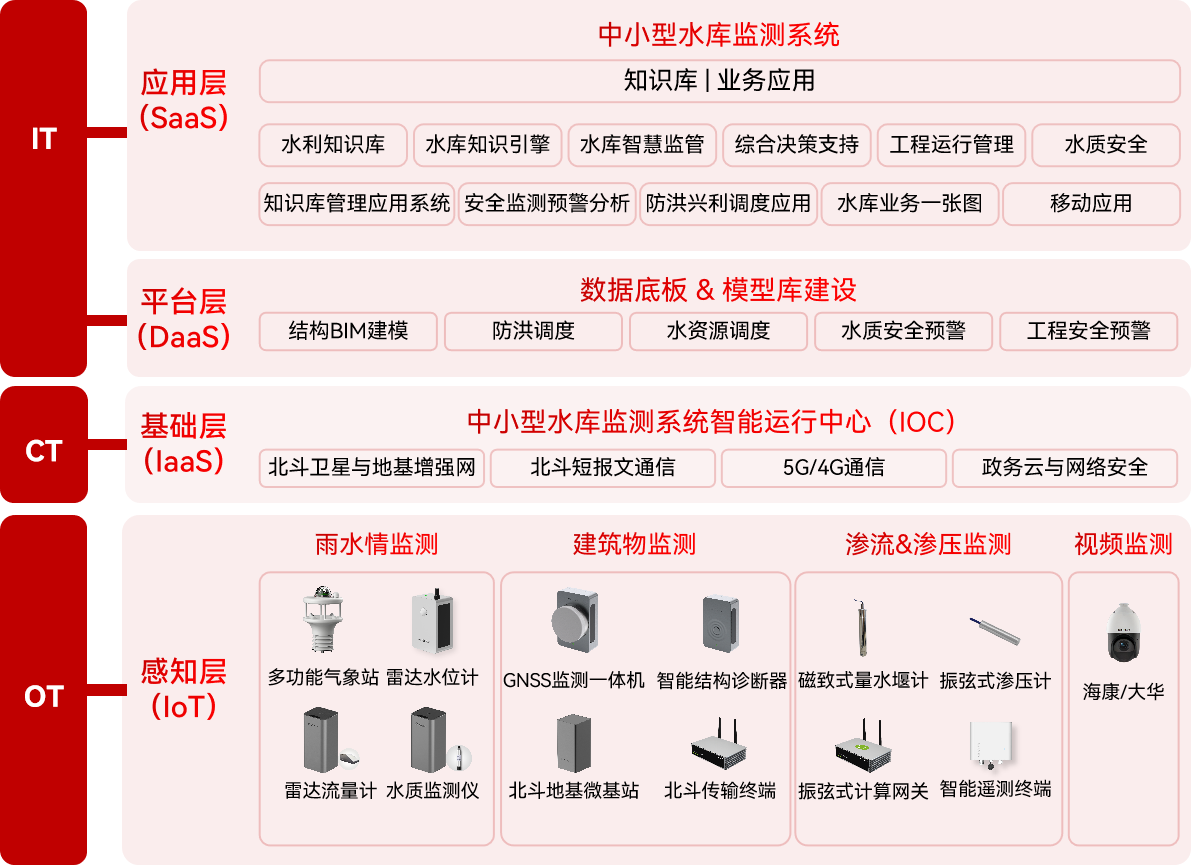

▲ 中小型水庫監測系統架構圖

系統組成

| 水庫大壩安全監測系統

變形監測：使用GNSS監測一體機實時監測壩體的位移、沉降等變形情況，結構傾角變化，監測水壩內部的應力、應變，評估壩體的穩定性。
滲壓監測：通過振弦式滲壓計，監測壩體和壩基的滲流量、滲壓等，防止?jié)B流破壞。
滲流量監測：通過磁致式量水堰計，實時監測壩體、壩基、兩岸山體繞滲或兩岸地下水補給的滲流量。

| 雨水情自動監測系統

氣象監測：監測水壩周邊的氣象條件，如溫度、濕度、風速等，對水壩運行環境進行評估。
水位監測：采用雷達水位監測儀實時監測水庫的水位變化，確保水位在安全范圍內，預防超水位運行導致的安全風險。
流量監測：利用雷達超聲流量計監測水庫的進出水流量，掌握水庫的水量變化情況，為水庫調度和運行管理提供數據支持。
水質監測：通過水質監測儀實時監測水庫的水質指標，如溶解氧、PH值、濁度、氨氮等，保障水庫生態環境。

| 視頻監測系統

采用網絡攝像機進行視頻圖像采集傳輸，對主壩、溢洪道、閘門等現場情況進行實時監控。

| 數據庫

建設水庫綜合數據庫，管理基礎、實時和臺賬信息。

| 應用支撐平臺

在庫區管理站和灌區管理中心搭建管理軟件，實現數據查看和遠程監管。

| 業務應用系統

建設水庫綜合業務應用系統，包括綜合數據庫、應用支撐平臺、運行管理系統、移動應用系統和后臺管理系統。

典型案例

河溪水庫安全監測項目

該項目包括水庫壩體形變、滲流量、滲流壓力等大壩安全監測站網，構建了集數據傳輸、信息共享、數據儲存于一體的監測網，實現了小型水庫智能化預測預警，有效的降低了小型水庫的潰壩風險。

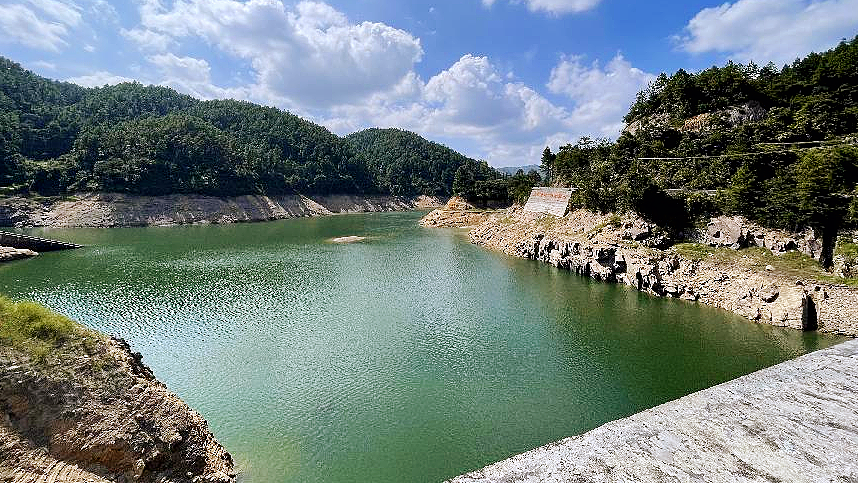

中小型水庫安全監測建設方案（附案例分享）(圖3)

石壟水庫安全監測項目

對水庫的位移沉降、滲流量、滲流壓力進行監測，形成大壩位移沉降分析報表，滲流量變化曲線，滲流壓力變化曲線等成果，實現對大壩安全進行全天候監測。

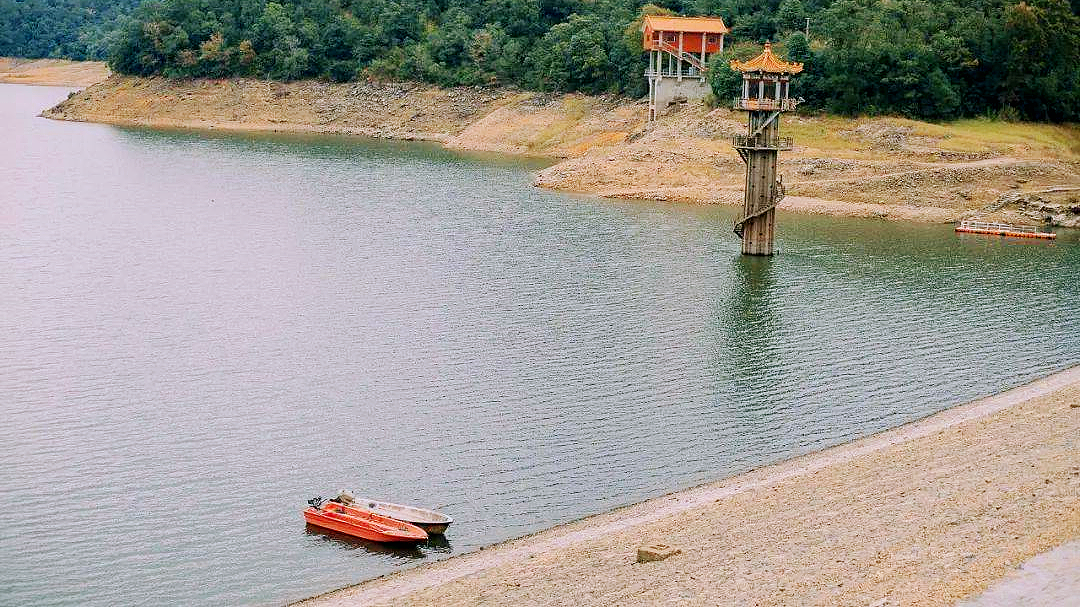

中小型水庫安全監測建設方案（附案例分享）(圖4)

小坪水庫安全監測項目

采用感知設備實時在線監測，對水庫大壩沉降、傾斜、滲透壓力等數據進行實時監測，并自動化預警，實現小型水庫現代化信息管理,為水庫安全度汛、長久安全運行提供保障。

中小型水庫安全監測建設方案（附案例分享）(圖5)

紅旗水庫安全監測項目

實現對水庫變形、滲流滲壓、滲流量等指標的監測;建設大壩安全數字化監管平臺，提高水庫大壩安全管理水平,保障水庫大壩安全運行。

中小型水庫安全監測建設方案（附案例分享）(圖6)

當前，萬賓科技正積極投身于全國水庫的安全防護前線，公司不僅成功部署了多個水庫安全監測項目，還實現了對水庫環境的全方位實時監控與智能分析，有效助力水庫安全管理步入智能化新時代。這些實地落地的項目，涵蓋了從傳感器安裝到云端數據處理的整套流程，充分展示了萬賓科技在保障水利設施安全、提升應急響應效率方面的強勁實力與豐富經驗，為守護國家水資源安全和促進生態文明建設作出了重要貢獻。

現場安裝圖

中小型水庫安全監測建設方案（附案例分享）(圖7)
